浅谈如何设计高无泡膜厚水性双组份聚氨酯罩面漆配方
2019/09/19
聚氨酯涂料因其外观光滑、丰满度高、硬度高、耐候性好、漆膜耐化学品性好等优点，主要作为面漆使用，应用于车辆面漆尤其是汽车大巴、工程机械。
水性双组分聚氨酯涂料以水为分散介质，可以显著降低V OC 的排放，环保安全。但水性双组分聚氨酯涂料作为面漆，在水性化过程中，异氰酸酯固化剂会与水发生副反应，生成聚脲和二氧化碳，造成厚膜易起泡和痱子等技术难题。本文主要从配方树脂选择、固化剂选择、候助剂选择等方面考虑，浅谈如何设计高膜厚水性双组份聚氨酯面漆
1.成膜物质的选择
选择无泡膜厚高的树脂，占据配方设计的主体部分，Bayhydrol A2646、Acure915是应用羧基基团自乳化稳定分散的二级分散体，具有非常高的无泡膜厚、高光泽、高丰满度、润湿流平好，柔韧性好，但硬度上升比较慢，需要复配一些高硬度的树脂，如Bayhydrol A 2470。
2. 固化剂的选择
固化剂的选择对无泡膜厚也有很重要的帮助，Bayhydur 2655 是科思创第三代HDI磺酸盐改性亲水性固化剂，具有低黏度、水分散性好、硬度高及干燥速率较快、耐化性好等性能，Bayhydur 401/70固化剂可以延长Potlife、表干速度快，硬度高，提高无泡膜厚， N3900低粘度的HDI固化剂，具有较高的无泡膜厚，因此固化剂选择三者搭配，具有很好的施工性、较长的Potlife、较高的无泡膜厚。
3. 助剂的选择
要想获得较高的无泡膜厚，首先保证配方体系不起泡、不稳跑，然后是配方的消泡性即消泡剂的选择

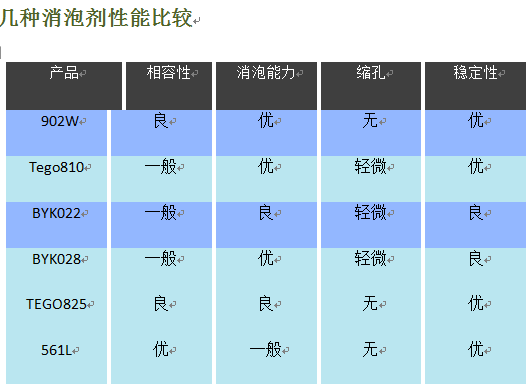

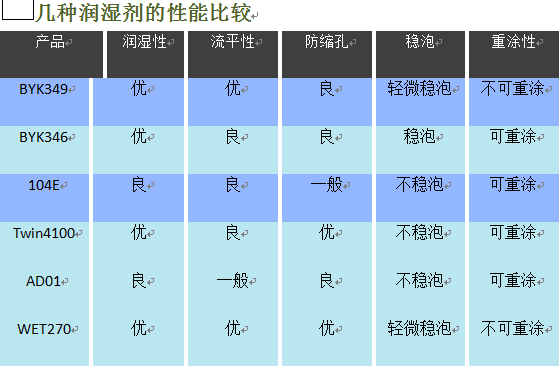

通过图标可知Tego Twin 4100润湿剂的综合性能优异，即润湿又消泡，选择Tego4100 为润湿性，消泡剂选择Airex902W搭配Tego810，具有优异的消泡性和长久性
4. 助溶剂的选择
选择合适的助溶剂适当添加不仅可以用来改善痱子、起泡等不良现象，也可以帮助调节水性涂料的施工性，并且对去泡消泡产生积极影响

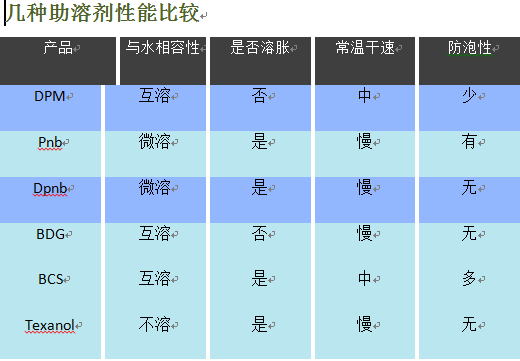

结合上表，本配方选择慢干助剂BDG，防泡性较好防

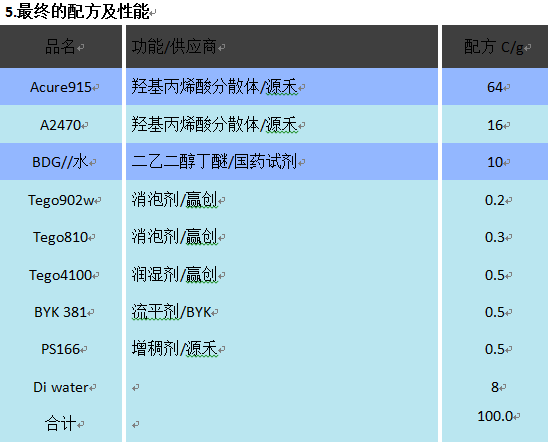

固化剂选用Bayhydur 2655/401-70/3900/PGDA

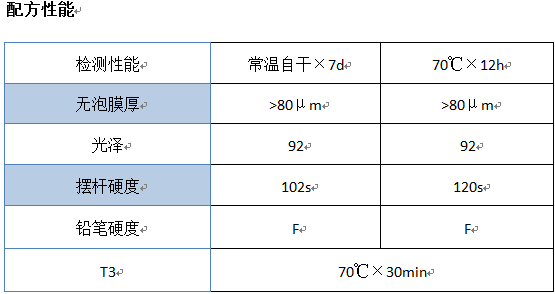

文章来源互联网
缘禾(原源禾）化工是德国科思创公司Covestro（原拜耳材料科技），湛新纽佩斯公司，
Supercolori 等公司的一级代理商。主要经营的产品：科思创拜耳水性聚氨酯、科思创
拜耳水性固化剂，科思创拜耳溶剂型树脂、科思创拜耳溶剂型固化剂，湛新纽佩斯树脂，
水性哑光树脂，手感助剂，绒毛粉，增稠剂，润湿剂等环保型原材料应用领域：水性工
业涂料、水性地坪及墙面涂料、水性木器涂料、水性塑料涂料、，水性柔感涂料，水性
轨道交通涂料，水性可剥离涂料、水性哑光光油、水性纺织浆料、水性纺织涂布，水性
皮革涂饰，水性油墨，纸张印刷，导电涂料及其他特种涂料等。
电话：021-5031287 2 021-50311197 021-50311297
